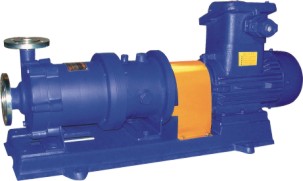

CQB-G高温磁力驱动离心泵-磁力泵

发布时间:2018/5/2 14:29:16 点击量:5


一、产品概述:
高温磁力驱动离心泵(简称高温磁力泵)通常由电机,磁力偶合器,水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力偶合器传递动力。当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而无泄漏。磁力偶合器的磁性材料采用耐高温型稀土永磁材料,能承受280度以下的高温介质而保持强大的磁力扭矩。在电机与磁力偶合器之间加装了水冷却装置,防止泵送高温介质之热量传导至电机,以保持电机的正常运行,从而达到无泄漏输送高温介质。


二、产品用途:
CQB-G型磁力泵适用与石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送高温类易燃、易爆、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。适用于输送系统工作压力小于1.6MPa,温度不超过280℃,密度不大于1840kg/m3,粘度不大于30cm2/S的不含硬颗粒和纤维的液体。
三、型号意义:
例如:CQB80-65-160G
CQB-磁力驱动泵
80-进口直径(mm)
65-出口直径(mm)
160-叶轮名义直径(mm)
G-高温型
CQB-G型高温磁力驱动离心泵性能参数

型  号

口径(mm)

流量 (m3/h)

扬程
(m)

电机功率 (kw)

电 压
 (v)

材 质

进口

出口

CQB32-20-125G

32

20

3.2

20

1.1

380





CQB32-20-160G

32

20

3.2

32

1.5

380

CQB40-25-105G

40

25

6.3

12.5

1.1

380

CQB40-25-125G

40

25

6.3

20

2.2

380

CQB40-25-160G

40

25

6.3

32

3

380

CQB40-25-200G

40

25

6.3

50

5.5

380

CQB50-40-85G

50

40

12.5

8

1.1

380

CQB50-32-105G

50

32

12.5

12.5

1.5

380

CQB50-32-125G

50

32

12.5

20

3

380

CQB50-32-160G

50

32

12.5

32

4

380

CQB50-32-200G

50

32

12.5

50

7.5

380

CQB50-32-250G

50

32

12.5

80

18.5

380

CQB65-50-125G

65

50

25

20

4

380

CQB65-50-160G

65

50

25

32

7.5

380

CQB65-40-200G

65

40

25

50

15

380

CQB65-40-250G

65

40

25

80

22

380

CQB80-65-125G

80

65

50

20

7.5

380

CQB80-65-160G

80

65

50

32

11

380

CQB80-50-200G

80

50

50

50

22

380

CQB80-50-250G

80

50

50

80

37

380

CQB100-80-125G

100

80

100

20

15

380

CQB100-80-160G

100

80

100

32

22

380

CQB100-65-200G

100

65

100

50

37

380

CQB100-65-250G

100

65

100

80

55

380
